水溶性CdTe/CdSe/ZnS 量子點

別稱：水溶性CdTe/CdSe/ZnS 量子點，紅色熒光油溶性CdTe/CdSe/ZnS量子點，CdTe/CdSe/ZnS熒光量子點，單核水溶量子點

英文名：quantum dot

波長：620nm～820nm

水溶性CdTe/CdSe/ZnS 量子點，紅色熒光油溶性CdTe/CdSe/ZnS量子點，CdTe/CdSe/ZnS熒光量子點，單核水溶量子點

水溶性CdTe/CdSe/ZnS量子點產(chǎn)品是以CdTe為核心，CdSe和ZnS為殼層，表面由親水配體包裹的核/殼/殼型熒光納米材料，平均的量子產(chǎn)率為70%，尤其指出的是此產(chǎn)品在近紅外波段仍然具有40%以上的量子產(chǎn)率，儲存時應(yīng)避免陽光直射，4度密封暗處保存，可以為客戶訂制生產(chǎn)620nm～820nm任一波長不同克數(shù)的產(chǎn)品。本產(chǎn)品具有粒徑均一，吸收光譜寬泛，發(fā)射光譜對稱，熒光強度高而穩(wěn)定等特點。

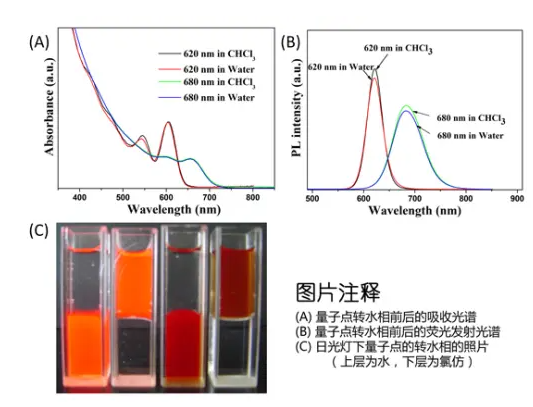

本公司目前可提供四類水溶性CdTe/CdSe/ZnS量子點：(1)表面為負(fù)電荷的羧基，3-巰基丙酸作為包覆劑;(2)表面為負(fù)電荷的羧基，聚合物作為包覆劑;(3)表面為負(fù)電荷的羧基，含有PEG鏈，生物相容性優(yōu)良，可連接帶有氨基的抗體蛋白等;(4)表面為正電荷的氨基，含有PEG鏈，生物相容性優(yōu)良，可連接帶有羧基的抗體蛋白等。

量子點應(yīng)用介紹

CdSe量子點是一種具有獨特光學(xué)特性的納米材料，在生物熒光標(biāo)記、敏化太陽能電池、白光LED等領(lǐng)域有著潛在的應(yīng)用。當(dāng)前存在的主要問題有:目前普遍采用的CdSe量子點制備使用到含磷化合物;CdSe量子點敏化太陽電池的實際效率距其理論效率有相當(dāng)大的差距，關(guān)于電池結(jié)構(gòu)和材料的優(yōu)化機制還不**明確;CdSe量子點作為LED熒光材料的應(yīng)用仍處于實驗階段。

水溶性CdTe/CdSe/ZnS 量子點的合成

采用傳統(tǒng)水熱法,合成了高熒光性能、高穩(wěn)定性的CdTe/CdS/ZnS核/殼/殼結(jié)構(gòu)的量子點。在實驗優(yōu)化過程中發(fā)現(xiàn),CdTe內(nèi)核的粒徑、CdS殼層的包覆時間及包覆次數(shù)、ZnS殼層的包覆時間及包覆次數(shù)以及量子點的表面配體對CdTe/CdS/ZnS量子點的量子產(chǎn)率和光穩(wěn)定性都有重要影響。實驗中我們發(fā)現(xiàn):以580 nm左右的CdTe量子點為核,包覆兩層CdS和一層ZnS制備的CdTe/CdS/ZnS量子點的性能**理想。反應(yīng)體系的pH對量子點的性能影響很大,不同pH下反應(yīng)前體的組成成分及配位情況差異較大,我們發(fā)現(xiàn)pH在8.0左右**適宜。ZnS的殼層生長受溫度影響較大,高的溫度不利于ZnS在CdTe/CdS表面形成高結(jié)晶程度的殼層;同時反應(yīng)進(jìn)行過快,晶體生長過快,粒徑不易控制。實驗證明:其他反應(yīng)條件相同情況下,制備相近波長的CSS量子點時,反應(yīng)溫度越高所得到的量子點原液穩(wěn)定性越差,因此我們在進(jìn)行ZnS包殼時選用的反應(yīng)溫度較低,為80°C。在ZnS包殼過程中,我們采用不同配體并考察了配體(巰基丙酸、半胱氨酸和谷胱甘肽)對制備的量子點的熒光性能及穩(wěn)定性的影響。結(jié)果表明:配體自身的穩(wěn)定性直接影響到量子點的穩(wěn)定性,這是因為配體的解離及氧化脫落會破壞量子點的表面結(jié)構(gòu)從而導(dǎo)致量子點的熒光減弱甚至因聚沉而完全淬滅,本實驗的條件下,巰基丙酸(MPA)的穩(wěn)定性**, MPA穩(wěn)定的CdTe/CdS/ZnS量子點穩(wěn)定性也好,與預(yù)期相符。
