鈦酸銅鈣(CaCu3Ti4O12)納米單晶粉體粒徑160~360nm

鈦酸銅鈣(CaCu3Ti4O12)納米單晶粉體的制備方法

步驟一、按配方將銅鹽、鈣鹽、鈦酸丁酯、酸液和溶劑混合,于50~200W功率超聲15~60min,再攪拌30~ I 20min,形成溶液1;

步驟二、將有機(jī)粘合劑加入溶液1中,于40~80"C攪拌溶解3~12h ,得溶液2 ;

步驟三、將溶液2加入150~300°C、壓力為0.1~0.5MPa的噴霧干燥機(jī)中處理,得無機(jī)/有機(jī)粉末,再將無機(jī)/有機(jī)粉末置于Ar/O2氛圍的燒結(jié)爐中,于850~ 1200C燒結(jié)2~ 10h,得粒徑為160~360nm的鈦酸銅鈣納米單晶粉體。

鈦酸銅鈣(CaCu3Ti4O12)納米單晶粉體的表征圖譜

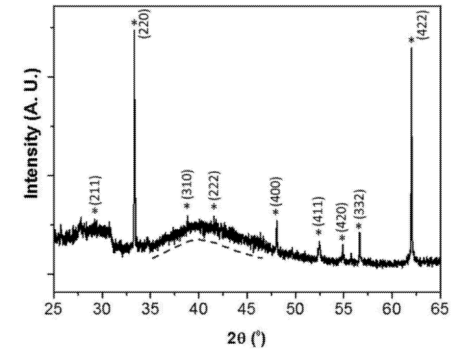

圖1 鈦酸銅鈣納米單晶粉體的XRD圖譜,其中用“*”標(biāo)出的為鈦酸銅鈣的特征衍射峰

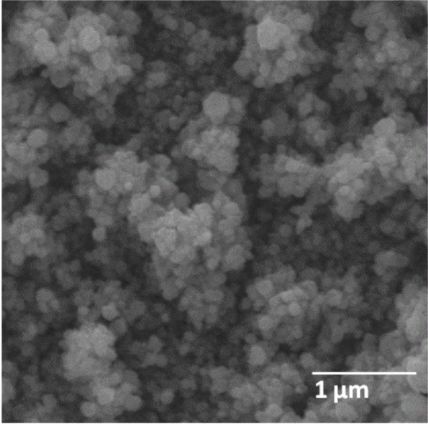

圖2 鈦酸銅鈣納米單晶粉體的3描電鏡圖

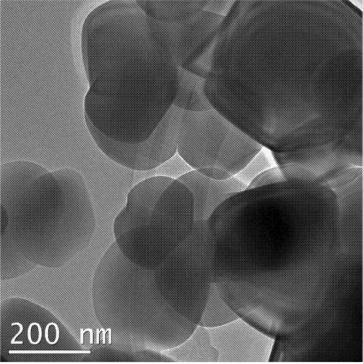

圖3鈦酸銅鈣納米單晶粉體的透射電鏡圖

圖4鈦酸銅鈣納米單晶粉體的高分辨率透射電鏡圖

http://m.hendyhb.com/product/2691

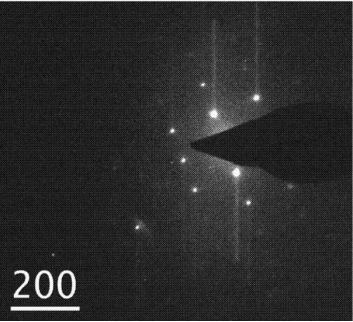

圖5鈦酸銅鈣納米單晶粉體顆粒的透射電子顯微鏡SEAD單晶衍射圖

用以上方式制備的鈦酸銅鈣(CaCu3Ti4O12)納米單晶粉體優(yōu)點(diǎn)為:

1.本**得到的鈦酸銅鈣納米單晶為粉體,粒徑在160~360nm范圍可調(diào),并且晶.

粒呈現(xiàn)完整的單晶結(jié)晶狀態(tài);此種鈦酸銅鈣粉體在電子陶瓷漿料和介質(zhì)電容器領(lǐng)域具有廣闊的應(yīng)用前景。

2.本文提供的鈦酸銅鈣納米單晶粉體的制備方法,整個(gè)過程經(jīng)歷化學(xué)溶液、無機(jī)/有機(jī)微粉和鈦酸銅鈣粉的物理化學(xué)轉(zhuǎn)變,可以通過前期配制化學(xué)溶液時(shí)的調(diào)控鈣、銅、鈦離子的及無機(jī)鹽的總體濃度,從而控制鈦酸銅鈣納米晶的粒徑。

3.整個(gè)工藝過程所用到的設(shè)備結(jié)構(gòu)簡單,反應(yīng)條件常規(guī)，工藝過程簡單,工藝成本低,易規(guī)模化生產(chǎn)。

4.在150~300C時(shí),溶液II在噴霧過程中形成的微液滴中的溶劑能夠迅速揮發(fā)掉,避免發(fā)生多個(gè)微液滴的團(tuán)聚,便于形成粒徑細(xì)微的無機(jī)/有機(jī)粉末。

溫馨提示：西安齊岳生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于人體和其他商業(yè)用途axc
