鈣鈦礦量子點小百科

一：產(chǎn)品概述

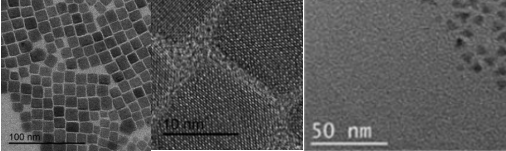

油溶性鈣鈦礦量子點產(chǎn)品是以CsPbX3（X=Cl、Br、I），表面由疏水配體包裹的熒光納米材料，平均的量子產(chǎn)率為70%，溶劑為正己烷。鈣鈦礦量子點由于具有高量子產(chǎn)率、高缺陷容忍度、可調(diào)諧帶隙、易于合成等優(yōu)點近些年來備受關(guān)注。鈣鈦礦量子點是一種非常**的激光增益材料，可以用于LED顯示和微型激光器件等。本產(chǎn)品具有粒徑均一，吸收光譜寬泛，發(fā)射光譜窄而對稱，熒光強度高而穩(wěn)定等特點。

二：產(chǎn)品應用

應用于液晶顯示屏、發(fā)光二極管、太陽能電池、發(fā)光器件與生物熒光標記等領(lǐng)域。

三：存儲條件

4°C密封避光保存

在近幾年學術(shù)界在鈣鈦礦量子點合成、光學性質(zhì)表征及激光發(fā)射領(lǐng)域取得的一系列研究進展，鈣鈦礦量子點成為了研究的重點對象，隨著鈣鈦礦量子點相關(guān)研究的深入，基于不同腔結(jié)構(gòu)的微納激光器不斷拓展，與之相應的新奇物性和新應用不斷被研究和開發(fā)，逐漸成為該領(lǐng)域的研究熱點之一。

四．鈣鈦礦量子點穩(wěn)定性

近年來，金屬鹵化物鈣鈦礦量子點體系材料因其制備工藝簡單、熒光量子產(chǎn)率高、色域覆蓋范圍廣以及發(fā)光純度高等優(yōu)點，引起了國內(nèi)外研究人員的廣泛關(guān)注。經(jīng)過科學家的不懈努力，目前基于鈣鈦礦量子點材料的紅、綠、藍光發(fā)光二極管（LED）已可成功制備，在發(fā)光亮度、色純度和能耗等方面展現(xiàn)出明顯優(yōu)勢，有望應用于大尺寸超清顯示和**照明等領(lǐng)域。

但**，CsPbX3鈣鈦礦量子點的穩(wěn)定性依然是一個亟待解決的科學難題，也是限制鈣鈦礦基發(fā)光器件走向應用的關(guān)鍵。

不同于以往報道的包覆策略，基于室溫溶液技術(shù)進行了堿金屬摻雜研究，成功地實現(xiàn)了金屬鈉離子在CsPbX3鈣鈦礦量子點中的替位摻雜，在增強材料結(jié)構(gòu)穩(wěn)定性的同時也大幅提升了材料的熒光量子效率。

理論上，通過**性原理計算NaPb缺陷具有相對較低的形成能，同時NaPb缺陷的產(chǎn)生增加了材料的光學帶隙，并大幅提升了鹵素陰離子在晶格中的擴散勢壘，對材料的穩(wěn)定性改善是有利的。

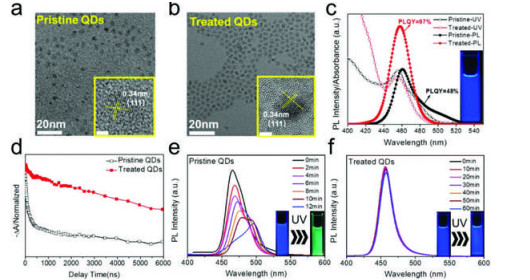

a）原始和b）處理過的CsPbBr3 QDs的TEM圖像。插圖顯示了相應的高分辨率TEM和FFT譜。比例尺：2 nm。

c）原始和已處理量子點的PL和吸收光譜。

d）的瞬態(tài)吸收（TA，激發(fā)354 nm）漂白恢復曲線的演變，e）原始和f）處理的QDs在紫外線（UV）照射不同時間后的PL光譜。

五．背景技術(shù)：

量子點(quantumdots，qds)也稱為半導體納米晶體(semiconductornanocrystal)，是指在三維空間上達到一定臨界尺寸(激子波爾半徑)而具有量子限域效應的半導體材料。作為一種新型的無機熒光探針，量子點具有許多獨特的性質(zhì)，能**地克服有機熒光染料和熒光蛋白的一些致命弱點，主要表現(xiàn)為：(1)激發(fā)光譜寬且連續(xù)分布；(2)發(fā)射光譜窄，通常半高寬為25～35nm，且對稱分布；(3)發(fā)射譜在400nm～1350nm范圍內(nèi)可調(diào)；(4)熒光量子效率較高。相比于傳統(tǒng)的熒光染料隨著材料的不同，需要多種激發(fā)光激發(fā)且發(fā)射光譜寬、重疊現(xiàn)象嚴重等特點，量子點可以實現(xiàn)一種激發(fā)波長下的多波長發(fā)射，并且發(fā)射譜的重疊現(xiàn)象不明顯，使其具有多色標記和檢測多組分生物樣品的潛能。

技術(shù)實現(xiàn)要素：

技術(shù)問題：提供一種水溶性全無機鈣鈦礦量子點及其制備方法，提高全無機鈣鈦礦量子點在水中的穩(wěn)定性，實現(xiàn)水溶性的全無機鈣鈦礦量子點，且該制備方法操作簡單、可重復性好、生物相容性高。

六．技術(shù)內(nèi)容：

提供了一種水溶性全無機鈣鈦礦量子點，所述的水溶性全無機鈣鈦礦量子點為膠束狀結(jié)構(gòu)，其內(nèi)層為全無機鈣鈦礦量子點cspbx3或全無機鈣鈦礦量子點cspb(brna1-n)3，x表示cl、br或i中的一種，a表示cl或i中的一種，0＜n＜1，其外層為雙親性磷脂，內(nèi)外層之間通過親水和疏水相互作用相連接。

七.相關(guān)產(chǎn)品：

油溶性ZnCdS/ZnS量子點 高亮藍光 PL 400 nm-470 nm

油溶性CdSe/ZnS 量子點 高亮綠光和紅光 PL 480 nm--660 nm

油溶性CdTe/CdSe/ZnS 量子點 高亮紅光 PL 620 nm--850 nm

油溶性CdS 量子點 PL 360 nm--460 nm

油溶性CdSe 量子點 PL 480 nm-640 nm

油溶性CdSeTe/ZnS 量子點 PL 640 nm--820 nm

油溶性Cu摻雜ZnCdS 量子點 PL 480 nm--620 nm

水溶性ZnCdS/ZnS量子點 藍光 PL 400 nm-480 nm

水溶性CdSe/ZnS 量子點 PL 480 nm--660 nm

以上資料來自齊岳小編ssl  2021.10.
