合成各種形貌的COF-LZU1，cas1242082-12-7的研究進展

研究了超臨界流體技術在共價有機骨架材料（COF）合成中的應用，以均苯三甲醛和對苯二胺為原料，N，N-二甲基甲酰胺為共溶劑，醋酸為催化劑，在超臨界二氧化碳（scCO2）中合成了亞胺類共價有機骨架材料COF-LZU1.考察了共溶劑、反應溫度、反應壓力、反應時間、醋酸含量和反應物摩爾比對COF-LZU1材料的晶體結構和微觀形貌的影響.實驗結果表明，反應溫度的升高有利于提高scCO2的傳質速率及增加反應物在scCO2中的溶解度，從而促進反應的進行；反應時間的延長有利于晶體的成熟和結晶度的提高；醋酸不僅是反應催化劑，還具有形貌導向劑的作用，通過改變醋酸用量分別獲得了球狀、塊狀和棒狀形貌的COF-LZU1；反應物中對苯二胺含量過高會干擾反應過程中醛基與氨基的有序結合，導致結晶度的降低以及形貌規整程度的下降.在反應溫度為60℃，反應壓力為20 MPa，反應時間為6 h，均苯三甲醛與對苯二胺摩爾比為1：1.5，醋酸（3 mol/L）與N，N-二甲基甲酰胺體積比為1：1的條件下，制備的COF-LZU1呈現截面直徑為80 nm的納米棒形貌，具有良好的結晶度和**的熱穩定性，熱分解溫度高達550℃.

在超臨界環境中制備了COFs材料，為COFs的綠色合成提供了新途徑.

COF-LZU1，cas1242082-12-7

COF-LZU-1

CAS NO.：1242082-12-7

分子式：C9H6O3.C6H8N2

分子量：270.28

材料名稱：COF-LZU-1

其他名稱：NA

CAS：1242082-12-7

單位分子式 C9H6O3.C6H8N2 單位分子量 270.28326

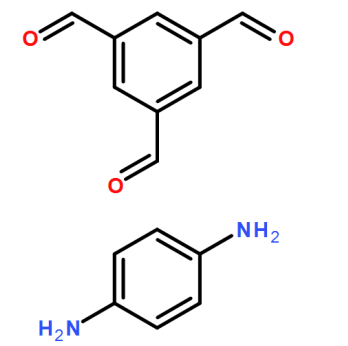

單體 1) 均苯三甲醛 (CAS:3163-76-6);

2) 對苯二甲胺 (CAS:106-50-3)

孔徑 1.2-1.8 nm 孔容

比表面 BET比表面  860-1160 m2/g

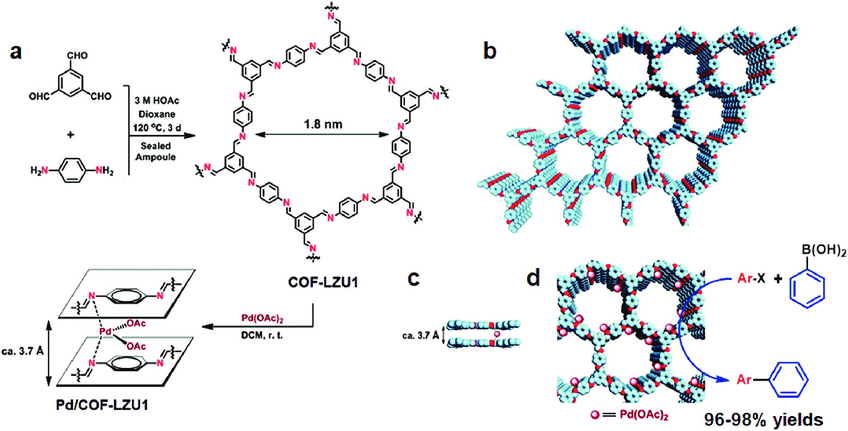

模擬結構

產品性狀

產品形貌

黃色粉末

yellow solid

粒徑  500nm-2um

穩定性

1) COF-LZU1具有穩定性，能夠在50℃以下的熱水中穩定存在48小時以上。

2) 熱分解溫度大于400度

保存和活化方法

1) 常溫或低溫條件下，干燥密封保存

其他特性

熒光:NA

應用領域

1)用于氣體和污染物吸附

2)孔道可用于負載其他催化劑

以上資料來自小編zhn2021.09.07
