不同濃度Eu3+摻雜ZnMoO4粉末的熒光圖譜

利用水熱合成法，在T=160C、pH=6、t=16h 條件下，制備了不同濃度Eu3+摻雜ZnMoO4粉末樣品，并且利用X射線粉末衍射(XRD)、透射電鏡(TEM)紫外可見吸收光譜、熒光光譜(PL)等 測試方法對樣品進行了表征。

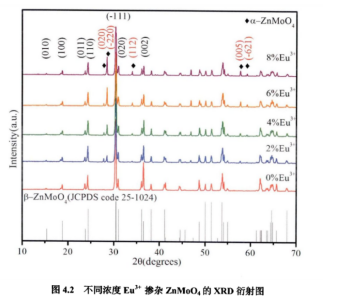

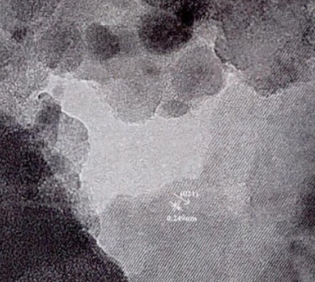

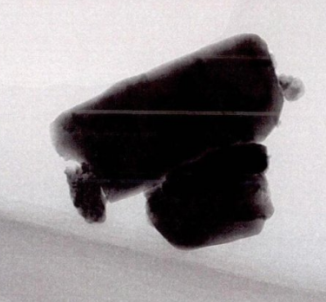

1) XRD測試表明，純ZnMoO4納米晶屬于單斜晶系(β相),沒有其他任何雜相; Eu3+ 摻雜ZnMoO4樣品，除了β相特征衍射峰外,還存在三斜晶系(a相)的衍射峰，隨摻雜濃度增加峰強逐漸增強。TEM顯示，純ZnMoO4和6%Eu3+摻雜ZnMoO4樣品的形貌都呈現為片狀結構。

2) 純ZnMoO4和Eu3+摻雜ZnMoO4樣品吸收邊都在400nm附近，Eu+離子摻雜對ZnMoO4的吸收幾乎沒有影響。熒光光譜(PL)表明，當Eu3t離子的摻雜量達到6 mol%時，發光強度達到較大值。這是由于a相產生以及Eu3+濃度增加的綜合作用造成的。

3) ZnMoO4:6% Eu+樣品在300nm激發下，其色坐標為(0.667, 0.331)，非常接近NTSC標準紅光發光中心的色坐標(0.67, 0.33),表明ZnMoO4:6% Eu3+是一種具有潛在應用的紅色熒光粉。

鉬酸鋅摻銪ZnMoO4 : Eu3+

ZnMoO4: Eu3+納米熒光粉

鉬酸鋅摻銪ZnMoO4 : Eu3+微米熒光粉

銪離子摻雜納米鉬酸鋅熒光粉體

銪共摻雜鉬酸鋅ZnMoO4 : Eu3+納米晶

Dy(3+)/Eu(3+)共摻鉬酸鋅熒光粉

銪摻雜鉬酸鋅(ZnMoO4:Eu^3+)熒光粉

鉬酸鋅摻銪ZnMoO4 : Eu3+下轉換發光材料

摻銪的鉬酸鋅(ZnMoO4 : Eu3+)稀土發光材料

銪摻雜鉬酸鋅(ZnMoO4:Eu^3+)納米晶

稀土銪摻雜鉬酸鋅熒光粉體

摻銪鉬酸鋅發光粉體材料

摻銪鉬酸鋅微米發光粉體材料

稀土銪摻雜鉬酸鋅熒光粉體

長余輝稀土銪摻雜鉬酸鋅熒光粉體

下轉換摻銪鉬酸鋅熒光粉體材料

小編zhn2021.08.03
