西安齊岳生物是一家供應各種科研試劑的生物公司，現我們供應各種熒光粉，包括(釩酸釔摻銪YVO4:Eu3+納米熒光粉、磷酸釔摻銪YPO4:Eu3+納米熒光粉、釩磷酸釔摻銪Y(P,V)O4:Eu3+納米熒光粉、鉬酸鈣摻銪CaMoO4:Eu3+納米熒光粉、鉬酸鋅摻銪ZnMoO4:Eu3+納米熒光粉、釩酸釔摻鏑YVO4:Dy3+納米熒光粉、鉬酸鈣摻鏑CaMoO4:Dy3+納米熒光粉、釩磷酸釔摻鏑Y(P，V)O4:Dy3+納米熒光粉 、磷酸釔摻鏑YPO4:Dy3+納米熒光粉、鉬酸鋅摻鏑ZnMoO4:Dy3+納米熒光粉)等等產品，現將三種常用

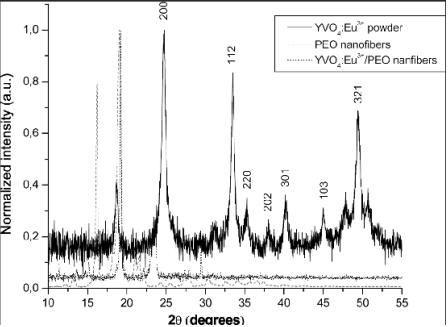

釩酸釔摻銪YVO4:Eu3+納米熒光粉的介紹：
釩酸釔（YVO4）是一種非常**的材料，其化學穩定性，熱穩定性都很好，且不易潮解，同時，釩酸釔基質在紫外區有較強的吸收并能將能量很**的傳遞給摻雜的激活離子，進而發出激活離子的特征光譜，可用于制備較好的太陽能電池下轉換材料。而YVO4又是激活劑離子銪離子（Eu3+）優良的基質材料，能將吸收的紫外能量**的傳遞給Eu3+離子，使Eu3+發生躍遷，使其發出紅光（619nm），且量子效率高達70%。目前YVO4:Eu3+納米粉體的制備方法主要有溶膠-凝膠法、高溫燒結法、化學共沉淀法、氣相反應法、微乳液法、水熱法和微波法等。

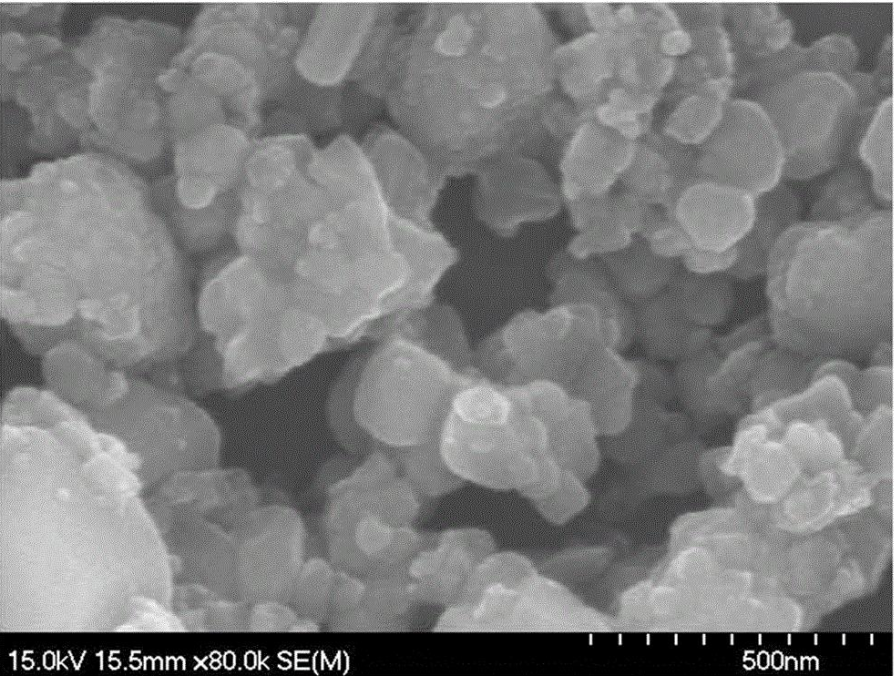

銪摻雜釩酸釔納米粉體的制備方法，其包括以下步驟：
S1：秤取摩爾比為1:1的三氧化二釔和三氧化二銪，混合后加入酸溶液中，使三氧化二釔和三氧化二銪溶解后得到澄清的鹽溶液，該澄清鹽溶液中的金屬離子為釔離子和銪離子；
S2：向所述鹽溶液中加入偏釩酸銨，偏釩酸銨與金屬離子的摩爾比為1:1；
S3：加入檸檬酸溶液，檸檬酸溶液的濃度為1.4～1.6摩爾/升，使檸檬酸與金屬離子的摩爾比為2:1；
S4：將氨水加入至含有檸檬酸的溶液中調節溶液的pH值，所述溶液中氫離子的量為n摩爾，氨水的加入量為50n～55n毫升；以及S5：加入聚乙二醇，陳化兩天得到溶膠；以及，將凝膠加熱得到干凝膠，研磨干凝膠后得到銪摻雜的釩酸釔納米粉體。
磷酸釔摻銪YPO4:Eu3+納米熒光粉的介紹：

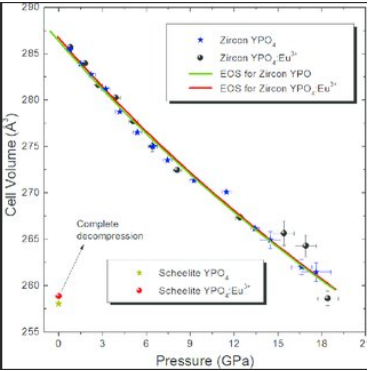

磷酸釔屬于四方相結構，是一種優良的基質材料，可以摻雜三價過度金屬離子和稀土離子合成具有不同用途的發光材料，另外，三價銪離子摻雜的磷酸釔(化學式YxEu1-xPO4)也是一種重要的紅色熒光粉，目前報道了用磷酸二氫銨、磷酸氫二銨和磷酸氫銨等作為磷酸根的來源合成YxEu1-xPO4納米顆粒/納米棒發光材料。

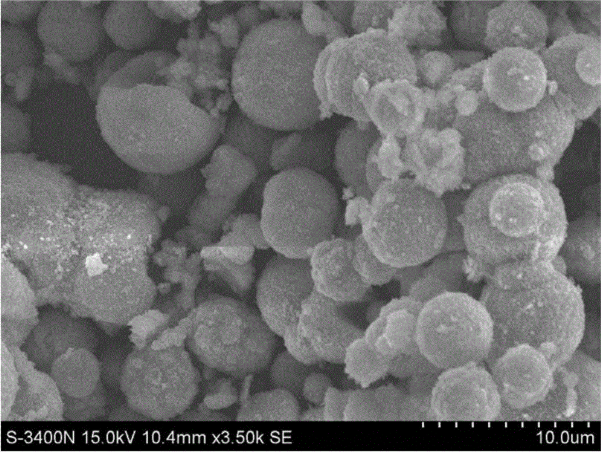

我們合成一種發光強度較高的具有微米球形貌的稀土發光材料即YPO4：Eu3+微米球發光材料。其制備方法，具體步驟如下：
(1)將硝酸釔和硝酸銪在溶劑中混合后，用氨水調節pH為8～10，得到混合溶液；
(2)向步驟(1)得到的混合溶液中加入有機磷酸酯，用氨水調節體系的pH值在8～10之間，攪拌混合后靜止2～3h，再于水熱反應釜中水熱反應；
(3)水熱反應結束后，過濾，濾餅洗滌、干燥得到YPO4：Eu3+微米球發光材料

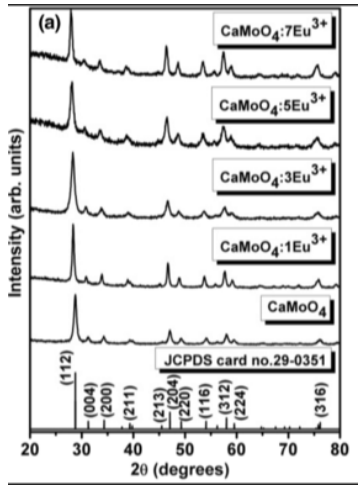

鉬酸鈣摻銪CaMoO4:Eu3+納米熒光粉的介紹：
本**公開了一種球形鉬酸鈣基紅色熒光粉及其制備方法，屬于發光材料領域。本**所述方法具體是：先用TEOS水解得到SiO2微球，按一定比例將CaMoO4:Eu3+,Li+所需原料配成溶液，向溶液中加入尿素和球形SiO2微球，通過尿素緩慢水解使溶液的pH值升高，在SiO2微球的表面均勻包覆CaMoO4:Eu3+,Li+熒光粉前驅體，后在600～800℃下燃燒合成即得到球形SiO2@CaMoO4:Eu3+,Li+紅色熒光粉。本**所述方法工藝簡單、能耗低、易于產業化；以SiO2微球為核，既可以使所得產品為球形且粒徑均勻，又能減少熒光粉原料的用量。
溫馨提示：西安齊岳生物科技有限公司供應的產品僅用于科研，不能用于人體和其他商業用途
齊岳微信公眾號
官方微信
庫存查詢
