Y(P,V)O4: Dy3+釩磷酸釔摻鏑納米熒光粉|Ca, (PO,): Dy3+3+納米熒光粉的制備及發(fā)光性能研究

關(guān)鍵詞：

納米熒光粉,微米熒光粉,納米晶,熒光粉,下轉(zhuǎn)換發(fā)光材料,稀土發(fā)光材料,稀土銪摻雜熒光粉體,發(fā)光粉體材料,微米發(fā)光粉體材料,熒光粉體,長(zhǎng)余輝稀土摻雜熒光粉體,下轉(zhuǎn)換摻雜熒光粉體材料,釩酸釔摻銪YVO4:Eu3+,磷酸釔摻銪YPO4:Eu3+,釩磷酸釔摻銪Y(P,V)O4:Eu3+,鉬酸鈣摻銪CaMoO4:Eu3+,鉬酸鋅摻銪ZnMoO4 : Eu3+,釩酸釔摻鏑YVO4:Dy3+,鉬酸鈣摻鏑CaMoO4:Dy3+,釩磷酸釔摻鏑Y(P，V)O4:Dy3+,磷酸釔摻鏑YPO4:Dy3+,鉬酸鋅摻鏑ZnMoO4 : Dy3+.

采用水熱合成法制備,按化學(xué)試劑量比稱取Ca(NOz)。·4H,0(A.R)和Dy,0. (99.99% ) ,將Dy 0,溶于去離子水中然后加入適量濃硝酸,經(jīng)加熱攪拌得到無色透明的均勻溶液;將溶于去離子水中的Ca(NO,)2·4H,O(A.R)與上述溶液均勻混合后加入一定量的H,PO,(A.R) ,再向混合溶液中加入氨水(A.R)以調(diào)節(jié)其pH值。將在常溫下均勻攪拌后的溶液轉(zhuǎn)移至高壓反應(yīng)釜內(nèi)充分反應(yīng)。待高壓反應(yīng)釜冷卻后，用去離子水反復(fù)洗滌所得前驅(qū)體,再對(duì)其進(jìn)行離心、干燥、研磨等處理;將經(jīng)過研磨后的粉體退火,獲得較終樣品。

性能測(cè)試

物相組成采用日本理學(xué)D/max-IB型X射線衍射(X-ray diffraction，XRD)儀(輻射源CuK。,X射線管壓為40 kV,管流為20 mA,掃描速度為4/min,步長(zhǎng)為0.02°);激發(fā)光譜、發(fā)光光譜采用導(dǎo)津RF-530IPC熒光光譜儀(激發(fā)源為150 W氬燈);樣品形貌采用型號(hào)為JSM-6701F的場(chǎng)發(fā)射掃描電鏡(加速電壓為10 kV)。

  制備工藝對(duì)Ca, ( PO,) 2  Dy3發(fā)光性能的影響

始溶液pH值對(duì)所制樣品性能的影響

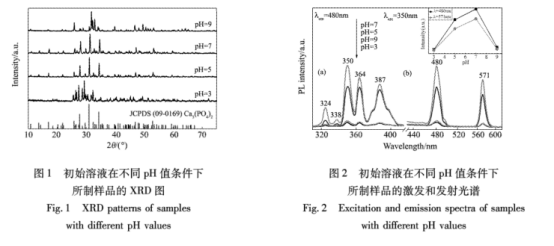

初始溶液的pH值對(duì)Ca,(PO):Dy3+晶粒的生長(zhǎng)有著重要的影響,圖1為反應(yīng)釜填充度為80% ,初始溶液在不同pH值下所制樣品的XRD圖。圖2為初始溶液在不同pH值條件下所制樣品的激發(fā)和發(fā)射光譜。

從圖1中可以看出,當(dāng)初始溶液pH=3和pH=9時(shí)所制得樣品只有微弱的衍射峰出現(xiàn)且其XRD的特征峰與標(biāo)準(zhǔn)PDF卡片不符,這是因?yàn)?/span>pH值過低時(shí),H'濃度高導(dǎo)致(PO,)3+濃度低,不利于Ca,(PO,)。:Dy的生長(zhǎng),使樣品為非晶態(tài);而當(dāng)pH值過高時(shí),Dy"3+會(huì)發(fā)生水解并形成高聚體從而不利于合成樣品。這說明強(qiáng)酸或者強(qiáng)堿的環(huán)境都不利于樣品晶體的發(fā)育;當(dāng)pH=5時(shí)Ca, (PO,)的衍射峰基本形成,圖像與標(biāo)準(zhǔn)PDF卡片較吻合;pH=7時(shí),所制得樣品的XRD特征峰與PDF標(biāo)準(zhǔn)卡片(09-0169)完全相符,說明合成的樣品純度較高。

從圖2中可以看出初始溶液pH=7時(shí),樣品的發(fā)光強(qiáng)度較好。從XRD圖中可知,初始溶液pH =3,pH=9時(shí),雜峰多且強(qiáng)度高,晶相不純,導(dǎo)致了Dy3+離子在晶格中的發(fā)光強(qiáng)度低。當(dāng)pH=7時(shí)樣品的XRD圖譜吻合程度較高,表明其樣品純度高,這更有利于Dy"3+離子的發(fā)光,所以初始溶液pH=7更有利于目標(biāo)樣品的制備。

 采用水熱法合成Ca (PO,)基:Dy3+納米熒光粉,主要研究了制備工藝和Dy3+離子摻雜濃度對(duì)Ca,(PO4):Dy"3+粉體發(fā)光性能的影響。當(dāng)初始溶液pH值、反應(yīng)釜填充度等條件不同時(shí)樣品的光譜分析及XRD測(cè)試結(jié)果存在差異,表明了樣品的發(fā)光性能會(huì)受到合成條件的影響。通過研究得出初始溶液pH為7,反應(yīng)釜填充度為80%是制備Ca.(PO,)。:Dy3+納米熒光粉的較佳工藝,在上述較佳制備工藝下,當(dāng)Dy"離子摻雜濃度為0.02時(shí),樣品的發(fā)光性能較好。

齊岳生物供應(yīng)產(chǎn)品列表：

釩磷酸釔摻鏑Y(P,V)O4:Dy3+

Y(P,V)O4: Dy3+納米熒光粉

釩磷酸釔摻鏑Y(P,V)O4:Dy3+微米熒光粉

鏑離子摻雜納米釩磷酸釔熒光粉體

鏑共摻雜釩磷酸釔Y(P,V)O4:Dy3+納米晶

Dy(3+)/Eu(3+)共摻釩磷酸釔熒光粉

鏑摻雜釩磷酸釔(Y(P,V)O4:Dy^3+)熒光粉

釩磷酸釔摻鏑Y(P,V)O4:Dy3+下轉(zhuǎn)換發(fā)光材料

摻鏑的釩磷酸釔(Y(P,V)O4:Dy3+)稀土發(fā)光材料

鏑摻雜釩磷酸釔(Y(P,V)O4:Dy^3+)納米晶

稀土鏑摻雜釩磷酸釔熒光粉體

摻鏑釩磷酸釔發(fā)光粉體材料

摻鏑釩磷酸釔微米發(fā)光粉體材料

稀土鏑摻雜釩磷酸釔熒光粉體

長(zhǎng)余輝稀土鏑摻雜釩磷酸釔熒光粉體

下轉(zhuǎn)換摻鏑釩磷酸釔熒光粉體材料

磷酸釔摻鏑YPO4:Dy3+

YPO4: Dy3+納米熒光粉

磷酸釔摻鏑YPO4:Dy3+微米熒光粉

鏑離子摻雜納米磷酸釔熒光粉體

鏑共摻雜磷酸釔YPO4:Dy3+納米晶

Dy(3+)/Eu(3+)共摻磷酸釔熒光粉

鏑摻雜磷酸釔(YPO4:Dy^3+)熒光粉

磷酸釔摻鏑YPO4:Dy3+下轉(zhuǎn)換發(fā)光材料

摻鏑的磷酸釔(YPO4:Dy3+)稀土發(fā)光材料

鏑摻雜磷酸釔(YPO4:Dy^3+)納米晶

稀土鏑摻雜磷酸釔熒光粉體

摻鏑磷酸釔發(fā)光粉體材料

摻鏑磷酸釔微米發(fā)光粉體材料

稀土鏑摻雜磷酸釔熒光粉體

長(zhǎng)余輝稀土鏑摻雜磷酸釔熒光粉體

下轉(zhuǎn)換摻鏑磷酸釔熒光粉體材料

鉬酸鋅摻鏑ZnMoO4 : Dy3+

ZnMoO4: Dy3+納米熒光粉

鉬酸鋅摻鏑ZnMoO4:Dy3+微米熒光粉

鏑離子摻雜納米鉬酸鋅熒光粉體

鏑共摻雜鉬酸鋅ZnMoO4:Dy3+納米晶

Dy(3+)/Eu(3+)共摻鉬酸鋅熒光粉

鏑摻雜鉬酸鋅(ZnMoO4:Dy^3+)熒光粉

鉬酸鋅摻鏑ZnMoO4:Dy3+下轉(zhuǎn)換發(fā)光材料

摻鏑的鉬酸鋅(ZnMoO4:Dy3+)稀土發(fā)光材料

鏑摻雜鉬酸鋅(ZnMoO4:Dy^3+)納米晶

稀土鏑摻雜鉬酸鋅熒光粉體

摻鏑鉬酸鋅發(fā)光粉體材料

摻鏑鉬酸鋅微米發(fā)光粉體材料

稀土鏑摻雜鉬酸鋅熒光粉體

長(zhǎng)余輝稀土鏑摻雜鉬酸鋅熒光粉體

下轉(zhuǎn)換摻鏑鉬酸鋅熒光粉體材料

以上資料源于西安齊岳生物科技有限公司如有其他信息或產(chǎn)品信息咨詢我們。

溫馨提示：西安齊岳生物供應(yīng)產(chǎn)品僅用于科研，不能用于人體！

小編：wyf  07.28
