浪荡货老子大吗爽死你视频,久久久久久AV无码免费看大片,玉女阁第一精品导航

您當(dāng)前所在位置：首頁(yè) > 宣傳資料 > 無機(jī)納米

產(chǎn)品分類

熒光標(biāo)記

多孔納米

細(xì)菌纖維素/聚己內(nèi)酯微米纖維復(fù)合膜(BC/PCL)的制備及表征圖譜

發(fā)布時(shí)間：2021-07-27 作者：axc 分享到：

纖維素(Cellulose)是自然界最豐富的天然生物聚合物，由D-吡喃葡萄糖通過β-1,4糖苷鍵連接而成。與植物纖維素相比，細(xì)菌纖維素(Bacterial Cellulose, BC)不含木質(zhì)素和半纖維素，是由微生物在培養(yǎng)過程中形成的納米級(jí)**纖維，其纖維膜具有高的孔隙率、機(jī)械強(qiáng)度、彈性模量、結(jié)晶度、純度以及良好的生物相容性等特點(diǎn)，是修復(fù)缺損組織良好的替代物。

靜電紡絲法是制備連續(xù)微納米纖維的常用方法，通過調(diào)控制備工藝可獲得纖維直徑和纖維膜結(jié)構(gòu)可控的支架材料。在眾多合成材料中，聚己內(nèi)酯(Polycaprolactone，PCL)由ε-己內(nèi)酯開環(huán)聚合而成，具有良好的生物相容性、生物可降解性和可塑性。

本研究利用靜電紡絲法制備PCL微米纖維，通過微米尺度的PCL纖維膜與納米尺度的BC纖維原位復(fù)合，利用PCL微米纖維作為骨架引導(dǎo)BC**納米纖維的形成，形成微納米結(jié)構(gòu)復(fù)合的BC/PCL復(fù)合材料，

BC納米纖維/PCL微米纖維復(fù)合膜的制備

將PCL固體加入三氯甲烷/甲醇(體積比5∶1)混合溶液中配制成質(zhì)量分?jǐn)?shù)為10%、11%、12%的紡絲溶液，室溫條件下攪拌過夜，溶液轉(zhuǎn)移至10 mL注射器中，利用注射泵控制紡絲流率為10 mL/h，在電壓17 kV，紡絲距離為25 cm條件下進(jìn)行靜電紡絲，并用滾筒接收裝置進(jìn)行接收得到所需樣品。為得到BC納米纖維/PCL微米纖維復(fù)合膜，將制備的PCL微米纖維膜紫外滅菌1 h，再置于培養(yǎng)基表面，30 ℃靜置培養(yǎng)7 d后，用1% NaOH(W/V)溶液處理，ddH2O清洗及中和后得到復(fù)合膜。

靜電紡PCL微米纖維形貌

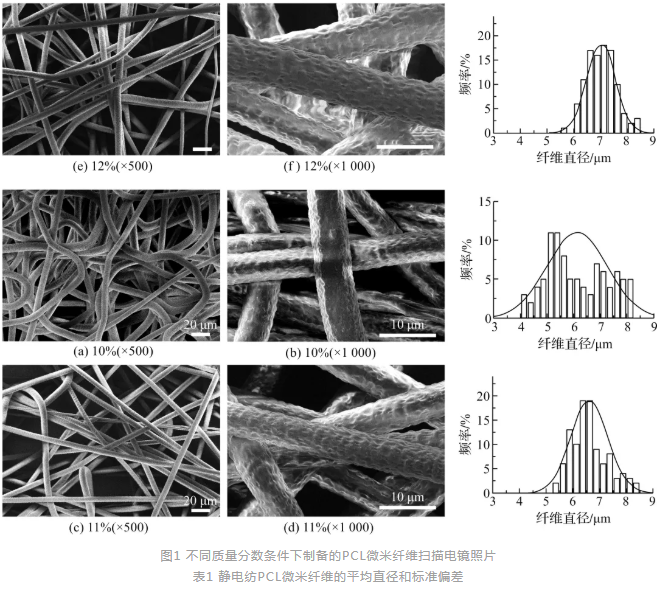

圖1為不同質(zhì)量分?jǐn)?shù)PCL靜電紡微米纖維掃描電鏡照片，通過調(diào)節(jié)PCL靜電紡絲紡絲液溶質(zhì)量分?jǐn)?shù)和紡絲參數(shù)，可制得微米級(jí)纖維支架。結(jié)果顯示，保持紡絲距離為25 cm時(shí)，PCL紡絲液質(zhì)量分?jǐn)?shù)對(duì)纖維形貌及直徑有一定影響。隨著PCL紡絲液質(zhì)量分?jǐn)?shù)增加，纖維平均直徑增加，由質(zhì)量分?jǐn)?shù)10%時(shí)的6.47±1.43 μm增加至7.02±0.55 μm(12%)。本文選擇溶質(zhì)質(zhì)量分?jǐn)?shù)11%的紡絲液進(jìn)行靜電紡絲，制備BC納米纖維/PCL微米纖維復(fù)合膜(纖維平均直徑如表1所示)。

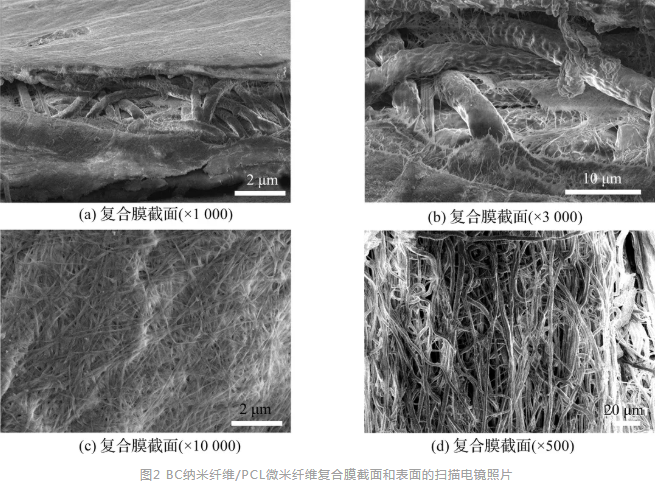

通過將靜電紡微米纖維膜與BC原位復(fù)合，制得BC納米纖維/PCL微米纖維復(fù)合膜，培養(yǎng)7 d后將復(fù)合膜經(jīng)氫氧化鈉和去離子水處理。圖2為復(fù)合膜表面和截面的掃描電鏡照片。由圖2可見，BC的納米纖維可滲入微米纖維網(wǎng)絡(luò)內(nèi)部。研究表明靜電紡膜孔徑與纖維直徑具有相關(guān)性，纖維膜孔徑隨纖維直徑的增加有增加的趨勢(shì)[9]。本文利用靜電紡技術(shù)獲得PCL微米纖維，在BC/PCL復(fù)合材料合成過程中，PCL微米纖維膜置于BC培養(yǎng)基表面，BC納米纖維至下而上生長(zhǎng)，滲透入PCL微米纖維膜內(nèi)部，向上生長(zhǎng)過程中，形成PCL微米纖維與BC納米纖維緊密結(jié)合的復(fù)合膜，且實(shí)驗(yàn)結(jié)果顯示微米纖維未影響菌株的生長(zhǎng)，對(duì)形成的BC的形貌無明顯影響，為BC與微米纖維復(fù)合提供可行方式。

BC/PCL復(fù)合纖維膜的FTIR光譜分析

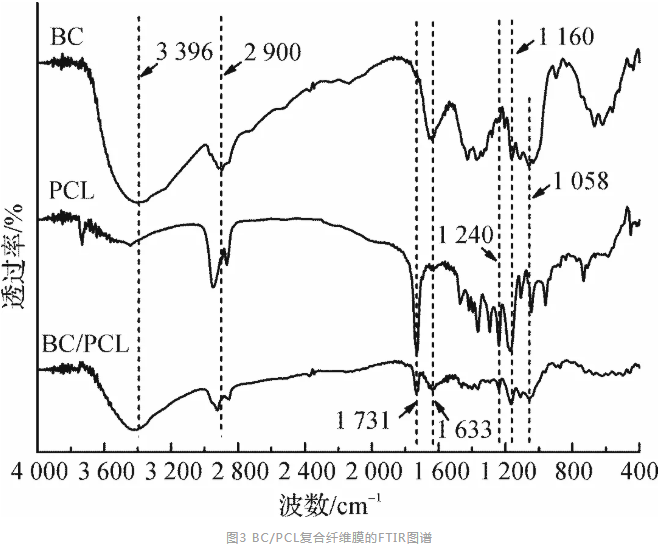

紅外光譜分析是表征物質(zhì)中分子結(jié)構(gòu)和化學(xué)鍵的一種分析方法。圖3為BC膜、靜電紡PCL微米纖維膜、BC納米纖維/PCL微米纖維復(fù)合膜的紅外光譜圖。圖3可以看出純BC膜的特征峰，其中3 396 cm-1是OH的吸收峰，2 900 cm-1處的吸收峰對(duì)應(yīng)于—CH2和—CH3基團(tuán)的C—H伸縮振動(dòng)峰。1 160 cm-1、1 058 cm-1處的吸收峰對(duì)應(yīng)C—O—C對(duì)稱伸縮振動(dòng)和C—O鍵的伸縮振動(dòng)。PCL的特征峰為1 731 cm-1C—OO伸縮振動(dòng)峰和1 240 cm-1處的C—O—C伸縮振動(dòng)峰。BC與PCL纖維復(fù)合后，紅外光譜出現(xiàn)PCL1 731 cm-1和1 240 cm-1處的吸收峰，1 633 cm-1處吸收峰較強(qiáng)，為BC膜引起。結(jié)果表明復(fù)合膜中的BC與PCL微米纖維成功復(fù)合。
