PBNPs的單源法制備

PBNPs及Co-PBNPs的制備

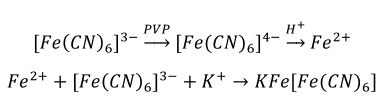

單源法制備PBNPs的方程式為:

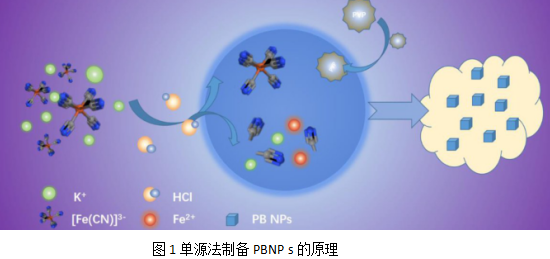

原理如圖1所示，具體步驟如下:

(1）稱取131.7 mg三水合鐵氰化鉀加入到裝有40 mL 0.01 M鹽酸的燒杯中;(2）稱取3 g 聚乙烯吡咯烷酮（PVP)倒入燒杯，用磁力攪拌器室溫攪拌30 min使其充分溶解;

(3）將溶解后的混合液倒入250 mL三口燒瓶，放置在80 ℃的水浴鍋中，進(jìn)行熱陳化反應(yīng)，反應(yīng)時間為20 h;

(4）熱陳化后得到PBNPs，通過離心進(jìn)行分離純化，并用純水和無水乙醇交替洗滌多次，除去未反應(yīng)的鐵氰化鉀，PVP，鹽酸等物質(zhì);

(5)將離心純化后的材料取出，過220 nm濾膜除去可能存在的大的普魯士藍(lán)聚集體，之后用100K透析袋對其進(jìn)行透析，純化后進(jìn)行真空干燥處理，放置在4℃冰箱中保存?zhèn)溆谩?/span>

摻鈷普魯士藍(lán)納米酶(Co-PBNPs）制備，以元素投料比Co:Fe為1:1為例，具體步驟如下:

(1）稱取2 mM CoCl溶于40 mL純水中，超聲10 min使其充分溶解，配成溶液A;

(2）稱取6 mM檸檬酸鈉(NasC6H:Oz）作為穩(wěn)定劑加入溶液A，攪拌30 min，使其溶解，之后用20 mL注射器1抽取20 mL溶液A，備用;

(3）稱取2 mM 鐵氰化鉀(K;[Fe(CN)6]）溶于40 mL純水中，超聲 10 min使其充分溶解，配成溶液B，用20 mL注射器⒉抽取20 mL溶液B，備用;

(4）將60 mL純水倒入250 mL三口燒瓶中，置于60 ℃水浴鍋中預(yù)熱;

(5)將注射器1和⒉轉(zhuǎn)到雙通道注射泵，設(shè)置注射速度為40 mL/h，總量為20 mL;(6）用數(shù)顯頂置式機械攪拌器對三口燒瓶進(jìn)行攪拌，攪拌的速度為1300 rpm，同時啟動雙通道注射泵;

(7）注射結(jié)束后，60C水浴反應(yīng)1 h;

(8）反應(yīng)結(jié)束后，冷卻至室溫，利用離心機對其進(jìn)行離心純化，并用純水和無水乙醇對其進(jìn)行多次洗滌，去除未反應(yīng)的反應(yīng)物;

(9）將離心后的樣品取出，用100 K透析袋對其進(jìn)行透析純化，純化后進(jìn)行真空干燥處理，放置在4℃冰箱中保存?zhèn)溆谩?/span>

除此之外，我們還制備了元素投料比Co:Fe為 1.3:1和 1.5:1的Co-PBNPs，制備方法同上。 PBNPs及Co-PBNPs的表征

實驗得到的PBNPs和 Co-PBNPs通過透射電子顯微鏡（TEM，JEOL，JEM-2100)和掃描電子顯微鏡（SEM，Zeiss，Ultra Plus）對其晶體結(jié)構(gòu)、形貌進(jìn)行表征，分別用能譜儀（EDS）和粒度電位分析儀（DLS，Brook haven，Zeta Plus）對Co-PBNPs的元素組成以及水動力尺寸和Zeta電位進(jìn)行表征。隨后通過XRD和XPS技術(shù)觀察其晶體結(jié)構(gòu)，元素軌道以及價態(tài)。

西安齊岳生物科技有限公司可以提供以下二維納米材料：Mxene、過渡金屬碳化物和氮化物（MXenes）、MAX相陶瓷材料、石墨烯、石墨炔、拓?fù)浣^緣體、過渡族金屬硫化物、六角氮化硼（h-BN）、磷烯、銻烯、鉍烯 智能黑磷水凝膠納米醫(yī)藥載體、鈣鈦礦二維材料、二硫化鉬（MoS2）、二硫化鎢（WS2）、黑磷納米材料、C3N4納米片、二維鍺烯量子點、酞菁納米片、普魯士藍(lán)定制、卟啉納米片、碳納米管定制。

相關(guān)產(chǎn)品提供：

分子合金類普魯士藍(lán)配合物

二氧化硅包裹的類普魯士藍(lán)納米顆粒

多孔鐵基普魯士藍(lán)衍生材料

多孔普魯士藍(lán)/金復(fù)合材料

多孔殼聚糖-普魯士藍(lán)-碳納米管(3DOM Cs–PB–CNTs)

多金屬普魯士藍(lán)類配合物Ni0.75Cu0.75[Fe(CN)6]·6.3H2O

電化學(xué)摻銅-類普魯士藍(lán)膜

磁性普魯士藍(lán)/氧化石墨烯藻酸鈣微球

磁性普魯士藍(lán)/納米碳復(fù)合材料

磁性鋯普魯士藍(lán)納米顆粒(ZrHCF@MNPs)

鉑納米粒子金納米粒子普魯士藍(lán)復(fù)合材料碳納米管

鉑/普魯士藍(lán)(Pt/PB)復(fù)合納米線

靶向性普魯士藍(lán)納米粒子

氨基化二氧化硅包裹的多孔普魯士藍(lán)納米顆粒

氨基苝四甲酸/普魯士藍(lán)/氧化石墨烯納米復(fù)合物

SiO2/普魯士藍(lán)納米復(fù)合微球

Rb摻雜Co-Fe類普魯士藍(lán)納米材料

PDDA包裹的普魯士藍(lán)納米粒子

Ni-Fe(Ⅱ)普魯士藍(lán)/碳納米管海綿

Ni-Co普魯士藍(lán)類似物(Ni-Co PBA)

NaKCoFe普魯士藍(lán)類配合物納米顆粒

MnFe普魯士藍(lán)類似物(MnFe PBA)

Mn-Cr普魯士藍(lán)類納米材料

FeFe(CN)_6@IG復(fù)合材料

Fe-Co普魯士藍(lán)類似物(Fe-CoPBA),

Co-Fe普魯士藍(lán)類配合物納米顆粒

Co-Fe普魯士藍(lán)類配合物AxCoy[Fe(CN)6]·nH2O

CoFe(Ⅲ)普魯士藍(lán)類配合物/貴金屬Pt復(fù)合材料

Co(Ⅱ)Fe(Ⅲ)普魯士藍(lán)類配合物

CNTs/ZrO2/普魯士藍(lán)(PB)/Nafion(Nf)復(fù)合膜

聚多巴胺包裹普魯士藍(lán)載銀納米復(fù)合材料

聚乙二醇苯硼酸包裹普魯士藍(lán)

PB和聚吡咯包裹的普魯士藍(lán)復(fù)合納米粒子(PBPPy)

三維石墨烯包裹的普魯士藍(lán)復(fù)合物

MOF199包裹的普魯士藍(lán)復(fù)合材料

聚乙二醇化包裹普魯士藍(lán)的磁性載藥納米顆粒

聚吡咯包裹普魯士藍(lán)納米粒子

金-聚吡咯/普魯士藍(lán)多重納米復(fù)合物

碘摻雜石墨烯包裹的分級孔普魯士藍(lán)納米球

Ce6嵌入型紅細(xì)胞膜包裹普魯士藍(lán)納米顆粒

聚乙烯亞胺修飾載光敏劑普魯士藍(lán)磁性納米顆粒

碳包覆鐵基普魯士藍(lán)

聚苯胺/普魯士藍(lán)微米復(fù)合材料

普魯士藍(lán)(PB)衍生物磁性氮摻雜石墨烯包裹的Fe催化劑(Fe@NC)

不銹鋼基底表面原位生長普魯士藍(lán)納米粒子

表面修飾納米金包裹的普魯士藍(lán)納米粒子(Au@PBNPs)

TPZ包載在普魯士藍(lán)中

氧化石墨烯(GO)-普魯士藍(lán)(PB)-PTCNH2納米復(fù)合材料

煅燒摻雜型Fe-Co普魯士藍(lán)類似物(FeyCo1-y-Co PBA)

zl 05.28
