非均相沉淀法制備TiN-AI2O3納米復(fù)合材料

復(fù)合粉體的制備與表征

  采用非均相沉淀法制備了TiO2-a -Al2O3納米復(fù)合粉體，以此為原料采用原位氮化法制備了TiN- a-Al2O3納米復(fù)合粉體，再經(jīng)熱壓燒結(jié)制備了TiN- a -Al2O3納米復(fù)合材料。整個制備過程如圖1所示。

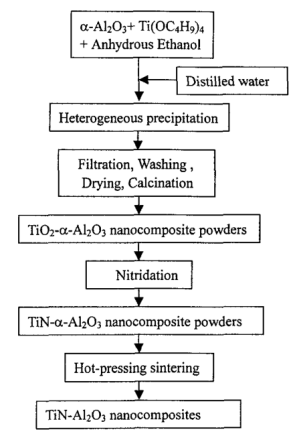

圖1.TiN-AlO3納米復(fù)合材料制備流程圖

  將上述得到的 TiN-a-Al2O3納米復(fù)合粉體在不同燒結(jié)溫度下，在High-Mutli-10000多功能爐中進行熱壓燒結(jié)，燒結(jié)壓力為30MPa，燒結(jié)保溫時間為60 min，制得納米TiN-Al2O3復(fù)合材料。

  從圖2中可以看到納米TiO2顆粒均勻的分布在a-AI2O3顆粒表面上，TiO2顆粒的粒徑約為20納米。由于在c-Al2O3粉體和鈦酸丁酯混合過程中，a-Al2O3粉體顆粒表面被鈦酸丁酯分子所覆蓋，當(dāng)蒸餾水加入到α-Al2O3粉體和鈦酸丁酯混合漿料中時，鈦酸丁酯分子遇水發(fā)生水解，在a-Al2O3粉體顆粒表面生成納米TiO2顆粒。

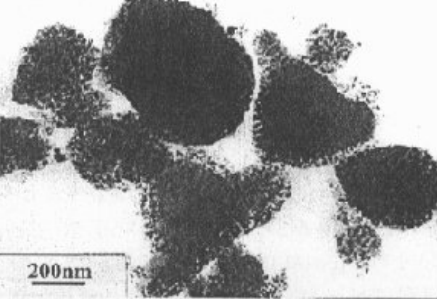

圖2.TiO2-a-A12O3納米復(fù)合粉體的TEM照片

西安齊岳生物科技有限公司提供各種多孔材料、石墨烯、鈣鈦礦、量子點、納米顆粒、空穴傳輸材料、納米晶、化學(xué)試劑、光電化學(xué)品、有機光電和半導(dǎo)體材料、材料中間體、酶制劑、酶底物、定制類納米管、定制氮化物等一系列產(chǎn)品。

齊岳供應(yīng)產(chǎn)品：

玻璃基片表面磷酸基硅烷-氮化鈦復(fù)合薄膜

離子鍍技術(shù)在金屬鈦表面鍍上一屬氮化鈦薄膜

鈦/氮化鈦納米復(fù)合硬質(zhì)薄膜

Ti/TiCN/DLC復(fù)合膜層

TiO2/SiO2復(fù)合薄膜

氮化鈦基AlTiN和TiAlSiN超硬納米復(fù)合工具膜

二硫化鉬氮化鈦復(fù)合薄膜

層氮化鈦薄膜厚度增加,TiNx/SiO2/Ag/SiO2復(fù)合膜

TiN/SiO2復(fù)合裝飾薄膜

納米復(fù)合Ti-Si-N薄膜

TiNx/SiO2/Ag/SiO2復(fù)合膜

氮化鈦(TiN)引入ITO薄膜

ITO-Ag復(fù)合薄膜

nc—TiN/a—Si3N4納米復(fù)合薄膜

TiO/TiN復(fù)合薄膜

氮化鈦(TiNx)薄膜

Si(111)基底上制備氮化鈦(TiNx)薄膜

鋼基底上生成了金黃色氮化鈦(TiNx)膜

TiNx/SiO2/Ag/SiO2復(fù)合膜

石墨烯/氮化鈦(G/TiN)復(fù)合材料

石墨烯/氮化鈦納米復(fù)合物

Si—P(111)和Si—P(100)兩種不同Si片做基底制備TiNx薄膜

立方氮化硼聚晶(PcBN)復(fù)合材料

TiN/X多層結(jié)構(gòu)薄膜

TiNx/SiO2/Ag/SiO2復(fù)合膜

zl 03.23
