磁性納米材料由于其在高密度存儲(chǔ)器中的潛在應(yīng)用而引起人們的廣泛關(guān)注.合金磁性納米材料較之單金屬更具優(yōu)勢(shì),如具有更高的磁各向異性能,更大的矯頑力等.Co-Pt系合金具有較高的磁各向異性能和較好的抗腐蝕性能,因此可用于高密度存儲(chǔ)器。

用濕化學(xué)還原法制備Co-Pt為基的納米顆粒已有許多報(bào)道,如采用有機(jī)金屬前驅(qū)體的分解,反相膠束法、多醇還原法等等.但其中所使用的.基鈷具有很強(qiáng)的毒性,這就限制了用這些方法進(jìn)行大規(guī)模的生產(chǎn)可能.

采用NaBH4作為還原劑,通過(guò)多重還原制備了CoPt3磁性納米顆粒,并研究了Ag對(duì)其磁性能的影響.

1.CoPt3納米顆粒的制備

在氮?dú)獗Ｗo(hù)和冰水浴的條件下,將100ml

NaBH4乙醇溶液(0.066 molL)緩慢滴加到100ml的PVP 和CoCl2混合的乙醇溶液(3.6 mmol/L)中,同時(shí)用磁力對(duì)溶液進(jìn)行攪拌,當(dāng)溶液的顏色由藍(lán)色變?yōu)楹稚珪r(shí),表明溶液中生成了金屬Co納米粒子.然后將100 ml H2PtCL6乙醇溶液(10.8mmol/L)滴加到上述溶液中,攪拌30min后,再緩慢滴入100ml NaBH4乙醇溶液(0.066 mol/L),并將其在40℃水浴中加熱攪拌3 h.隨后用離心機(jī)分離出CoPt3膠體,用無(wú)水乙醇清洗3遍后,通過(guò)旋轉(zhuǎn)蒸發(fā)儀除去剩余的溶劑.最后在40℃的真空干燥箱中干燥48 h,即可得到CoPt3粉末.分別取少許試樣對(duì)其進(jìn)行XRD, TEM表征及磁性測(cè)量.

2.CoPt3/Ag 納米顆粒的制備

方法同前.只是在滴加的H2PtCl6乙醇溶液（10.8 mmol/L)中還溶解有0.0165gAgCIO2,離心機(jī)分離出的是CoPt2/Ag膠體,最后得到的是CoPt3/Ag粉末.其他條件及實(shí)驗(yàn)過(guò)程均不變.

3. 結(jié)構(gòu)表征及性能測(cè)定

采用衍射儀對(duì)樣品進(jìn)行XRD分析,射線源為Cu -Ka射線.

透射電鏡的樣品制備過(guò)程:將樣品分散到正己烷和乙醇混合溶液中,取一小滴滴到覆蓋碳膜的銅網(wǎng)上,溢出的溶液的用濾紙吸去.將該銅網(wǎng)在空氣中干燥后,進(jìn)行TEM觀察.顆粒的粒徑分布是通過(guò)統(tǒng)計(jì)TEM 照片中的顆粒得到的,所統(tǒng)計(jì)顆粒數(shù)目不少于200個(gè).

對(duì)試樣進(jìn)行磁性測(cè)量,在非常弱的外加磁場(chǎng)(8kA/m)下進(jìn)行測(cè)量.溫度在1.85 ~300K之間變化,磁滯測(cè)量是在+720~ -720 kA/m的磁場(chǎng)范圍內(nèi)進(jìn)行.

結(jié)果：

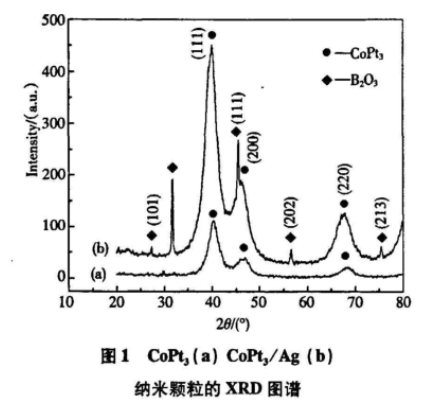

圖1是所制備的CoPt3和CoPt3/Ag納米顆粒的XRD衍射圖譜。由圖可以看出，兩種顆粒的圖譜都和FCC結(jié)構(gòu)的CoPt3的標(biāo)準(zhǔn)圖譜完全對(duì)應(yīng)，說(shuō)明所制備的兩種顆粒中都有CoPt3相。同時(shí)也可以看出CoPt3納米顆粒的衍射峰的半高寬比CoPt3/Ag的半峰寬，CoPt3顆粒的粒徑大于CoPt3/Ag的粒徑.另外CoPt3/Ag的衍射圖譜上也有B203的衍射峰，這主要是由于在制備過(guò)程中對(duì)顆粒的洗滌不夠完全所造成的.

圖2顯示了CoPt3和CoPt3/Ag納米顆粒的TEM 照片及所對(duì)應(yīng)的粒徑分布圖.可以看出所制備的兩種顆粒都呈球形,平均粒徑分布為2.6 nm和2.5 nm.CoPt3/Ag顆粒的粒徑比CoPt3的粒徑小,這與XRD分析的結(jié)果是一致的.同時(shí)也可看出兩種顆粒的形狀和大小都很接近,說(shuō)明Ag的添加對(duì)CoPt3,納米顆粒的形狀和顆粒大小影響很小.

圖3給出了1.85K時(shí)CoPt3和CoPt3/Ag 納米顆粒的磁滯回線.可以看到CoPt3顆粒的矯頑力為78.4 kA/m,而CoPt3/Ag顆粒的矯頑力是240 kA/m,說(shuō)明Ag的加人可以大大提高CoPt3納米顆粒的矯頑力,這可能源于Ag對(duì)Co原子中電子的旋轉(zhuǎn)有一定的影響.

采用多重還原的濕化學(xué)法制備了CoPt3和CoPt3/Ag納米顆粒.由XRD和TEM分析可以看出,兩種顆粒的晶體結(jié)構(gòu)和形狀大小都很接近.但磁性測(cè)量顯示 CoPt3/Ag納米顆粒的矯頑力遠(yuǎn)遠(yuǎn)高于CoPt3顆粒的矯頑力,說(shuō)明Ag的添加可以大大改善CoPt3納米顆粒的磁性能.

我們有零維/一維/二維/三維四個(gè)分類來(lái)提供幾十個(gè)產(chǎn)品分類和幾千種納米材料，材料的材質(zhì)包含金屬納米材料和非金屬納米材料以及他們的氧化物或碳化物及復(fù)合定制等等，粒徑從5納米-2000納米均可選擇。

相關(guān)產(chǎn)品

聚乙烯亞胺(PEI)修飾的四氧化三鐵磁性納米顆粒

乙二胺修飾的酒石酸氫鈉包裹的四氧化三鐵磁性納米顆粒(EDASHT-MNPs)

四氮雜杯[2]芳烴[2]三嗪鍵修飾的四氧化三鐵磁性納米顆粒

羥基化合物修飾四氧化三鐵納米顆粒

葉酸修飾的四氧化三鐵納米顆粒

PEI包覆的Fe3O4納米顆粒(Fe3O4-PEI)

巰基修飾四氧化三鐵/二氧化硅磁性納米顆粒

單壁碳納米管包覆的四氧化三鐵( Fe3 O 4/ CNTs)磁性復(fù)合納米粒子

油酸包裹的四氧化三鐵納米顆粒

半乳糖功能化磁性四氧化三鐵納米顆粒

二氧化硅包裹的四氧化三鐵Fe3O4@SiO2超順磁顆粒

Fe3O4-PEI納米顆粒表面修飾異硫氰酸熒光素(FI)

透明質(zhì)酸修飾四氧化三鐵磁性納米顆粒

二氧化鋯四氧化三鐵納米磁性顆粒

Fe3O4@SiO2@PMMA磁性復(fù)合顆粒

Fe3O4@SiO2@PMAA磁性復(fù)合顆粒

SiO2/KH550修飾四氧化三鐵納米磁性顆粒

聚沒(méi)食子酸修飾四氧化三鐵磁性納米顆粒

四氧化三鐵@二氧化錳核殼結(jié)構(gòu)納米顆粒

硅烷化修飾四氧化三鐵納米磁性顆粒

四氧化三鐵納米顆粒標(biāo)記BMSC

功能基團(tuán)負(fù)載磁性Fe3O4納米粒子

2,3-二巰基丁二酸(DMSA)修飾四氧化三鐵磁性納米粒子

硅烷偶聯(lián)劑修飾的Fe_3O_4磁性納米顆粒

脫氧葡萄糖及聚乙二醇修飾Fe_3O_4磁性納米顆粒

聚苯胺@二硫化鉬復(fù)合納米線表面修飾了四氧化三鐵磁性納米顆粒

3-氨基丙基三(APTS)修飾的Fe3O4納米顆粒(APTS-Fe3O4)

聚丙烯酸和聚吡咯修飾的四氧化三鐵納米復(fù)合物PAA-Fe3O4

葡聚糖修飾四氧化三鐵磁性納米粒子

水溶性聚合物配體修飾磁性Fe_3O_4納米顆粒

脫氧葡萄糖及聚乙二醇修飾磁納米顆粒

胺基硅烷功能化的四氧化三鐵磁性納米粒子(A-SMNPs)

介孔二氧化硅包裹四氧化三鐵納米復(fù)合顆粒

SiO2/3-氨丙基三乙氧基硅烷(APTES)修飾對(duì)磁性納米顆粒

氨基改性后的磁性Fe3O4/SiO2復(fù)合納米粒子

尼妥珠單抗包被的四氧化三鐵納米顆粒

單包覆磷脂-PEG磁性氧化鐵納米顆粒

羧基化PEG修飾四氧化三鐵磁性納米顆粒

果膠修飾的磁性納米材料

聚乙烯亞胺(Polyethyleneimine,PEI)修飾的四氧化三鐵(Fe 3O 4)納米顆粒(PEI-Fe 3O 4)

3-氨丙基三甲氧基硅烷(APTMS)修飾磁性Fe3O4納米顆粒

正硅酸乙酯(TEOS)進(jìn)修飾改性磁性Fe3O4納米顆粒

四乙氧基硅烷修飾四氧化三鐵磁性納米顆粒

羧基苯硼酸功能化修飾四氧化三鐵磁性顆粒

羧基苯硼酸修飾的磁性納米顆粒CPBA-MNPs

四乙氧基硅烷/γ-氨丙基三乙氧基硅烷修飾四氧化三鐵磁性顆粒

氨基硅烷化磁性顆粒 AMPs

Fe_3O_4磁性納米顆粒包覆的碳納米管復(fù)合物

多巴胺修飾四氧化三鐵磁性納米顆粒

鋅摻雜的超順磁四氧化三鐵納米顆粒

PEI包裹的雙模態(tài)造影劑四氧化三鐵-氫氧化釓

磁性納米顆粒固定化氨基酰化酶

殼聚糖季銨鹽修飾四氧化三鐵磁性納米顆粒

包裹四氧化三鐵的聚乙二醇修飾白藜蘆醇納米脂質(zhì)體

有機(jī)酸修飾的磁性納米顆粒

烷烴鏈修飾的疏水性磁性納米顆粒

共載ADM和As2O3的磁性納米二巰基丁二酸修飾的四氧化三鐵磁性納米顆粒(DMSA-Fe3O4 MNPs)ADM-As2O3 MNPs

富氨基聚酰胺胺樹(shù)枝狀高分子(PAMAM)修飾Fe3O4磁性納米顆粒

單氨基酸修飾的Fe3O4磁性納米材料(Fe3O4@AA)

氨基酸(AA)修飾Fe3O4磁性納米顆粒(Fe3O4 MNPs)

長(zhǎng)鏈多聚精氨酸(PA)修飾Fe3O4磁性納米顆粒(Fe3O4 MNPs)

賴氨酸修飾的Fe304磁性納米顆粒

漢黃芩素-磁性四氧化三鐵納米顆粒Wog-MNPs-Fe3O4

甜菜堿修飾的四氧化三鐵納米顆粒

RGD多肽靶向的鋅摻雜的四氧化三鐵納米顆粒

羧甲基殼聚糖修飾的四氧化三鐵磁性納米顆粒

巰基聚乙二醇修飾的光磁復(fù)合納米材料

二硫化鉬/碳纖維復(fù)合吸波材料修飾四氧化三鐵納米磁性顆粒

牛血清白蛋白修飾納米四氧化三鐵(Fe3O4)磁性顆粒

蛋白(OPN)靶向的四氧化三鐵(Fe2O4)納米顆粒

雙硫腙修飾四氧化三鐵(Fe2O4)納米顆粒

葡聚糖包被的四氧化三鐵納米顆粒

雙功能納米顆粒四氧化三鐵納米顆粒

刀豆球蛋白A修飾磁性四氧化三鐵納米顆粒

聚合物聚(N異丙基異丙烯酰)修飾磁性四氧化三鐵納米顆粒

葡聚糖共修飾超順磁納米顆粒(SPION)

銅納米顆粒修飾在磁性四氧化三鐵納米顆粒

氨基修飾磁納米顆粒牛血紅蛋白印跡聚合物

磁性熒光復(fù)合納米顆粒

羧甲基殼聚修飾的Fe_3O_4-CMCH復(fù)合納米顆粒

超支化聚縮水甘油接枝的磁性Fe3O4納米粒子(HPG-grafted MNPs)

乳糖化修飾磁性四氧化三鐵納米顆粒

L-半胱氨酸修飾Fe304磁性納米顆粒

熒光納米金剛石(FND)修飾四氧化三鐵磁性納米顆粒(MNP)

磁性熒光石墨烯復(fù)合納米離子

Cy5修飾偶聯(lián)四氧化三鐵磁性納米顆粒

正硅酸乙酯3氨基丙基三乙氧基硅烷修飾四氧化三鐵磁性納米顆粒

金納米棒包覆四氧化三鐵(Fe3O4@NRs)磁性微納顆粒

聚丙烯酰胺包覆四氧化三鐵磁性顆粒(Fe3O4@PAM)

Fe304磁性納米粒子(磺化Fe3O4-S03HMNP)

環(huán)糊精修飾磁性納米四氧化三鐵

羧甲基-β-環(huán)糊精功能化的四氧化三鐵磁性納米復(fù)合物

聚多酚包覆的磁性納米顆粒

蛋白質(zhì)磷酸化修飾磁性納米顆粒

血小板衍生的囊泡與膜蛋白包裹四氧化三鐵磁性納米顆粒（MNs）

四氧化三鐵納米顆粒負(fù)載的氧化石墨烯量子點(diǎn)復(fù)合材料Fe-GQDs

殼聚糖磁性氧化石墨烯納米復(fù)合材料（Fe3O4@SiO2/GO/CS/MPTS）

聚合物包裹的上轉(zhuǎn)換納米粒子/超小顆粒四氧化三鐵納米復(fù)合物

有機(jī)氧化硅包裹四氧化三鐵的納米顆粒

氧化釓包裹四氧化三鐵磁性熒光納米

聚谷氨酸穩(wěn)定的磁性氧化鐵納米顆粒

PDA包裹四氧化三鐵磁性納米顆粒

碳酸鈣包裹聚多巴胺載藥磁性納米顆粒

聚酰胺胺樹(shù)枝狀大分子修飾的酒石酸氫鈉包裹的四氧化三鐵磁性納米顆粒

脂質(zhì)體包裹四氧化三鐵磁性納米顆粒（Fe3O4）

Fe3O4-Au磁性復(fù)合納米顆粒

APTES修飾Fe3O4納米粒子

聚多巴胺修飾磁性四氧化三鐵微納米顆粒

一氧化氮修飾四氧化三鐵磁性納米顆粒

zzj 2021.3.10
