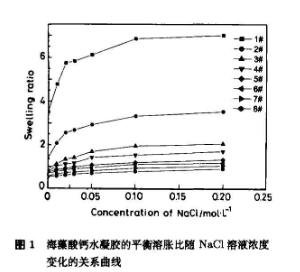

由圖1可見,海藻酸鈣水凝膠在蒸慵水中的平衡溶脹比*小。在 NaCl溶液中的平衡溶脹比較大,且其平衡溶脹比隨NaCI溶液濃度的增大而增大.這一點與一般水凝膠平衡溶脹比隨電解質溶液濃度增大而減小的規律恰好相反.

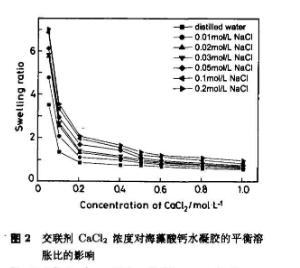

圖2表明,海藻酸鈣水凝膠的平衡溶脹比隨著CaCl濃度的增大減小;在CaCl濃度小于0.2 mol/L時,凝膠的平衡溶脹比隨CaCl。濃度增大迅速減小;在CaCl濃度大于0.2 mol/L時,凝膠的平衡溶脹比隨CaClz濃度增大而減小的趨勢減慢.CaCl濃度在大于0.6 mol/L后,海藻酸鈣水凝膠的平衡溶脹比改變不大.在NaCl溶液中,一方面,隨著NaCI溶液濃度的增大, Na+的屏蔽作用減弱了海藻酸鈣水凝膠高分子骨架上聚離子(-COO-)間的靜電斥力,使海藻酸鈣水凝膠的平衡溶脹比減小;另一方面，因為海藻酸鈣水凝膠內的交聯Ca2+可少量被水中的 Na+置換5，隨著NaCl溶液濃度的增大,凝膠內的交聯Ca2被水中的Na+置換得越多,相當于海藻酸鈣水凝膠的交聯度下降,又使平衡溶脹比增大.如果后一種影響因素占主導地位,則隨著NaCl濃度的增大,海藻酸鈣水凝膠的平衡溶脹比增大.

在CaClz溶液中,海藻酸鈉可與游離鈣離子Ca2+發生配位作用形成具有三維網狀結構的海藻酸鈣凝膠.CaCl溶液的濃度越大,海藻酸鈉與鈣離子交聯程度越大,故凝膠的平衡溶脹比隨之減小.

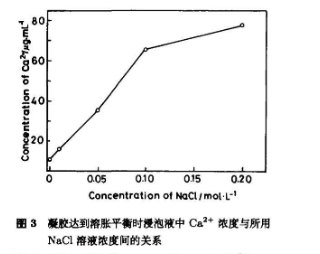

由圖3可知,浸泡海藻酸鈣水凝膠的 NaCI溶液濃度越大，浸泡液中的Ca2+濃度也越大,表明海藻酸鈣水凝膠網絡中被置換而游離出來的Ca2+越多，濃度的測定結果也說明,海藻酸鈣水凝膠的平衡溶脹比隨著NaCL濃度的增大而增大.

供應產品目錄：

脫氧核糖核酸熒光水凝膠

聚多肽-DNA水凝膠

聚多肽-聚醚水凝膠定制

多肽聚乙二醇水凝膠定制

金納米顆粒（AuNPs)@DNA水凝膠

金納米顆粒(AuNPs)/聚N-異丙基丙烯酰胺(PNIPAM)水凝膠

基于G-四聯體的聚多肽-DNA水凝膠

環糊精改性的納米銀水凝膠定制

類彈性蛋白聚合物(ELPs)水凝膠定制

聚氨基酸水凝膠定制

聚蔗糖水凝膠定制

RGD肽修飾的殼聚糖水凝膠定制

IGF-1C結構域修飾的殼聚糖水凝膠

雙重交聯海藻酸鈉/N-α-戊二酸殼聚糖水凝膠

載BMP-2多肽P24的巰基化殼聚糖水凝膠

超分子材料Fc-PNW\Fc-Phe-OH水凝膠

半互穿網絡納米雜合水凝膠定制

聚苯胺/碳納米管雜合水凝膠定制

PNIPAAm/CMC半互穿網絡水凝膠

絲膠基半互穿溫敏納米復合水凝膠

聚天冬氨酸半互穿納米復合水凝膠

共價微晶離子三重互穿網絡水凝膠

高強度雙網絡納米二氧化鈦復合水凝膠

甲基丙烯酸羥基乙酯/丙烯酰胺/黏土(HEMA/AM/clay)納米復合水凝膠

Poly(DMAEMA-co-4-乙烯基吡啶(VP))/Fe3O4納米復合水凝膠

基于海藻酸和短肽的互穿網絡水凝膠定制

聚N-異丙基丙烯酰胺(PNIPA)/黏土納米復合自修復水凝膠

溫敏性羧甲基纖維素互穿網絡水凝膠薄膜

聚N-異丙基丙烯酰胺/殼聚糖互穿網絡水凝膠

基于納米二硫化鉬片的高分子復合自愈合水凝膠

銅金屬有機骨架納米粒子功能化水凝膠

硅橡膠/水凝膠半互穿網絡膜定制

聚乙烯醇(PVA)-聚丙烯酰胺(PAM)互穿網絡水凝膠

海藻酸鈉/聚(N-異丙基丙烯酰胺)半互穿網絡水凝膠

交聯殼聚糖/聚醚半互穿聚合物網絡水凝膠

新型P(聚N,N'-甲基丙烯酸二甲氨基乙酯(DMAEMA)/丙烯酸(AA))半互穿網絡水凝膠

聚乙烯醇/納米晶纖維素PVA/CNC復合水凝膠

殼聚糖基復合水凝膠定制

聚N-異丙基丙烯酰胺/羧甲基殼聚糖納米復合水凝膠(PNIPAAm/CMCS/Clay)

明膠—羧甲基殼聚糖基水凝膠定制

殼聚糖水凝膠定制

共價交聯的肝素/海藻酸鹽水凝膠定制

PCLA-PEG-PCLA溫致水凝膠   三嵌段共聚物(PCLA-PEG-PCLA)

殼聚糖/海藻酸鈣/活性短肽復合水凝膠定制

甜菜堿修飾殼聚糖的多糖水凝膠定制

多糖水凝膠定制

交聯殼聚糖水凝膠定制

殼聚糖/陰離子表面活性劑復合水凝膠定制

以氧化透明質酸為交聯劑的殼聚糖多肽衍生物自交聯水凝膠定制

BMP-2多肽修飾的納米徑基磷灰石/明膠復合水凝膠

yyp2021.3.2
