西安齊岳生物科技有限公司供應的濺射靶材主要通過燒結、熱等靜壓、真空熔煉、粉末冶金等方法制備，可根據客戶的具體要求定做不同成分、規格的鍍膜材料，并為客戶提供技術上的服務與支持。

鈦鋁合金是一種真空鍍膜用合金濺射靶材，在該合金中通過調配鈦與鋁的含量可以獲得不同特性 的鈦鋁合金靶材。鈦鋁金屬間化合物屬于硬脆材 料，具有很好的耐磨性，在普通刀具表面覆著一層鈦 鋁金屬間化合物，可以**延長刀具的使用時間。

   濺射合金靶材需要滿足純度、致密度、晶粒度、表面光潔度等要求。其中純度、致密度及晶粒度 與靶材制備工藝直接相關。金屬合金制備通常采用的普通熔煉法。但鈦鋁合金的制備不適于采用該方法，主要原因如下：

(1) 鈦鋁合金熔煉過程易形成多種金屬間化合物，如 Ti3A1、TiAl、TiAl2、TiAl3等，這些金屬間化合物的存 在導致鈦鋁合金的加工脆性，特別是當合金中鋁含 量超過50％(原子比)，該問題尤為明顯；

(2)熔煉工 藝制備鈦鋁合金靶材，澆注過程中易產生氣泡、疏松 和偏析，造成合金中成分與組織不均勻，導致靶材品 質不穩定蚓6。

目前鈦鋁合金濺射靶材的主要制備技術有：強 電流加熱法、熱等靜壓燒結法、熱壓燒結法。

1.強電流加熱法

該法采用可獲得大電流的裝置， 利用大電流使鈦粉和鋁粉發熱，施以壓力，使鋁和鈦 自身反應形成鈦鋁合金靶材。該法制備得到的鈦鋁合金靶材產品的致密度 >99％，晶粒尺寸≤100微米，純度>99％。

2.熱等靜壓燒結法

該法將鈦粉和鋁粉進行混料，然后 經過裝粉和冷等靜壓預壓制、脫氣工藝后再進行熱 等靜壓壓制成型，**后進行燒結和加工得到鈦鋁合金靶材。該法制備的鈦鋁合金靶材具有致密度高、無氣 孔、無疏松和偏析、成分均勻、晶粒細小等特點。

3.熱壓燒結法

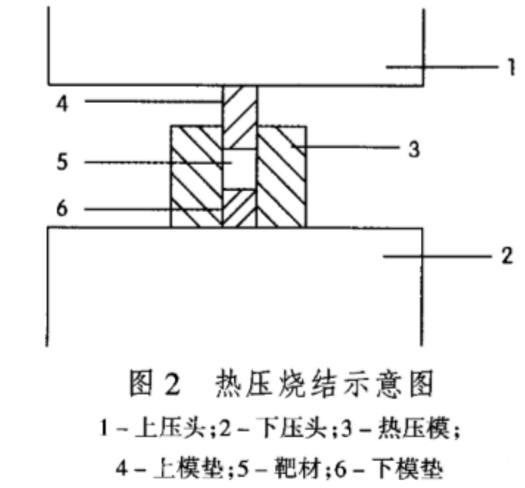

該工藝使鈦鋁粉體在熱和力的共同 作用下燒結成型，利用Ti—Al混合物中鋁的熔點 低，將鈦粉粘結在一起，形成合金濺射靶材。熱壓 燒結示意圖如圖2所示。該法制備得到的合金靶材致密度高(≥95％)， 晶粒尺寸細小(≤100 微米)，成分均勻。用該工藝可 制備出不同成分的鈦鋁合金靶材。

以下是客戶經常購買的金屬合金靶材，如有金屬濺射靶材的需要請來咨詢我們。

溫馨提示：西安齊岳生物提供的所有產品僅用于科研，axc.2021.01.20
